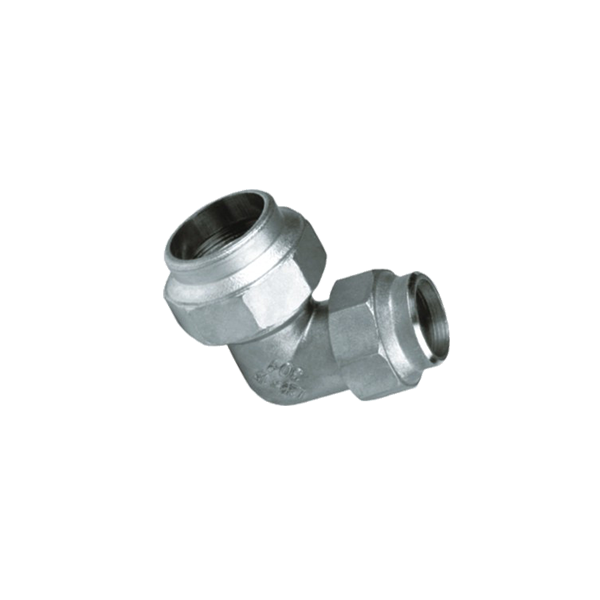

90°异径弯头
以带有特种密封圈的承口管件连接管道,用专用工具压紧关口而起密封和紧固作用的一种连接方式。
适用于冷热水、直饮水、供暖、空调、消防、燃气等民用低压流体输送,也可以用于医药、饮料、食品、化工等行业低压流体输送。
关键词:
分类:
关键词: 90°异径弯头
产品详情
型号规格 | 公称通径 | L | H | M |
N |
L20×15(90) | 20-15 | 28 | 13.3 | 25.5 | 13.3 |
L25×15(90) | 25-15 | 31.5 | 15.3 | 28.5 | 13.3 |
L25×20(90) | 25-20 | 33 | 15.3 | 28.5 | 13.3 |
L32×15(90) | 32-15 | 35 | 15.8 | 33.5 | 13.3 |
L32×20(90) | 32-20 | 35.3 | 15.8 | 33.5 | 13.3 |
L32×25(90) | 32-25 | 36.5 | 15.8 | 35.5 | 15.3 |
L40×25(90) | 40-25 | 42.5 | 19.3 | 38.5 | 15.3 |
L40×32(90) | 40-32 | 45.5 | 19.3 | 41 | 15.8 |
L50×32(90) | 50-32 | 48.5 | 19.3 | 47.5 | 15.8 |
L50×40(90) | 50-40 | 50.5 | 19.3 | 47.5 | 19.3 |
双卡压式连接源自德国成熟主流技术,由于充分利用了不锈钢管自身的有效刚性,在管材和管件的连接处,两端均用卡钳压接,实现了面性固定,双面压接,双重防护,从而大大提高了其抗拉拔能力和抗旋转能力。 双卡压式管道采用了先进的O型密封圈压缩比原理,在U型槽内的O型密封圈被压缩后,使其发挥了长效的弹性,从而实现了密封的目的,另外双卡压因为承接口的优势,能够有效防范在施工时,管材插不到底时而产生漏水的风险。GB/T19228.2-2011《不锈钢卡压式管件组件第2部分:连接用薄壁不锈钢管》 【符合 DIN EN10312-1999《液体(包括饮用水)输送用不锈钢管》
